型號：SX26-15

　　組成：滾筒洗砂機，洗砂輪、儲水槽、抽水槽、反水裝置、分離回收裝置、脫水裝置、減速機、水泵、電機。

上圖為篩洗一體機

　　工作原理：先將物料放置在滾筒篩洗機內部，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動，當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料經滾筒后端底部的出料口排出，不合格的物料經滾筒尾部的排料口排出，滾筒篩洗機內部的物料通過溜槽排除，而物料進而到輪式洗砂機內部，輪式洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水，同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用，干凈的砂石由葉片帶走，.后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用，而輪式洗砂機本體的另一端設有振動篩，輪式洗砂機本體內部的驅動電機帶動輪斗轉動，輪斗內物料落入振動篩上的結構，振動篩下方設有落水箱，落水箱內部的物料通過運行的渣漿泵輸入到旋流器內部，而運行的旋流器濃縮后的物料落入振動篩的結構，而旋流器分離的水體進入到回收水箱內部，而回收水箱的水體流入到蓄水箱內部，用于滾筒篩洗機本體內部的清洗，這就是該滾筒篩洗一體機工作的整個過程。

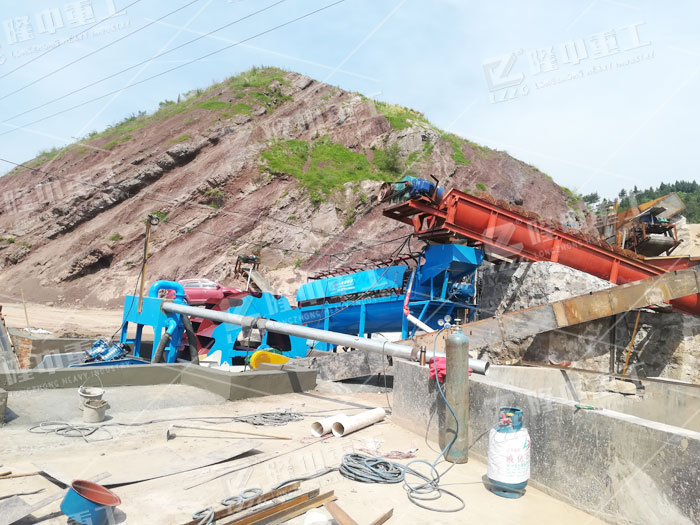

篩洗一體機現場

　　適用范圍：礦山、骨料加工、打樁泥漿、河道清淤處理、城市建筑垃圾焚燒處理、陶瓷原料加工、硅砂生產加工、各種金屬礦尾礦處理等眾多行業。

       產品優勢

　　1、一臺篩機完成清洗、篩分、回收、脫水等多種作業。

　　2、篩面后部采用板式結構，形成蓄水池，增設益出堰，延長物料清洗時間，物料洗凈效果更佳。

　　3、整體篩面加長，更利于篩分。

　　4、配備細砂回收裝置，有效回收水洗過程中流失的細砂。

　　設備參數
